- Bezeichnung
- Relaismodul
- Schaltausgang
- Leistungsrelais, Wechselkontakt 230 V AC/8 A, Schließer mit Varistor 390 V
- Watchdog
- 0...255 s (einstellbar)
- PC-Anschluss
- Stecker USB, Typ A auf Typ B, USB 1.1, 2.0 oder 3.0 kompatibel
- Einsatztemperatur
- -10...+60 °C
- Befestigung
- Hutschiene
- Eingang
- 230 V AC / DC, ca. 1,2 mA, Potential getrennt
- Anschluss
- Schraubklemmen, RM 3,5, Klemmbereich 0,2...1,5 mm²
- Stromversorgung
- 12 V / 300 mA (externes Netzteil)
- Abmessungen
- (LxBxH) 230 x 90 x 60 mm
- Besonderheit
- Die benötigte Software kann in unserem Download-Bereich kostenlos heruntergeladen werden!
- Gewicht
- 0.4323 kg

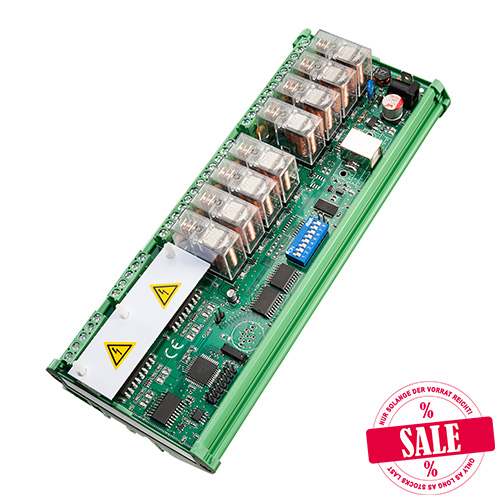

Das Hutschienengehäuse der Karte kann direkt in Schaltschränken eingebaut werden. Die Schaltzustände der Ein- und Ausgänge werden mittels LEDs angezeigt. Der Anschluss erfolgt am USB-Port des PC (USB 1.1/ 2.0/ 3.0 kompatibel) und die Spannungsversorgung über ein externes Netzteil (12 V DC / 300 mA).
Die Relais sind für Netzspannung 230 V AC mit Strömen bis zu 8 A geeignet. Der Wechselkontakt ist separat für jedes Relais auf die Anschlussleiste geführt. Die insgesamt 8 Relais sind in jeweils zwei Gruppen zu vier Relais unterteilt. Die Relais einer Vierergruppe dürfen nur mit dem gleichen Spannungspotential beschaltet werden. Das Modul besitzt des Weiteren acht Eingänge für Netzspannung(230 V AC). Die Eingänge sind in zwei Gruppen zu jeweils vier Eingängen unterteilt, die sich auf ein gemeinsames Bezugspotential beziehen. Die optionale Software Profilab Expert 4.0 ermöglicht umfangreiche Schalt-, Mess- und Regelungsmöglichkeiten.
Typische Anwendungsgebiete:
- Steuerungstechnik, Schaltschrankbau
- Gebäudeleittechnik, Home-Automation
- Beleuchtungssteuerungen
- Maschinen- und Anlagenbau
- I/O-Karte zur Software PROFILAB
Software
Die Software kann kostenlos in unserem Download-Center heruntergeladen werden.
